Final Project A: 콘서트 예약 프로그램

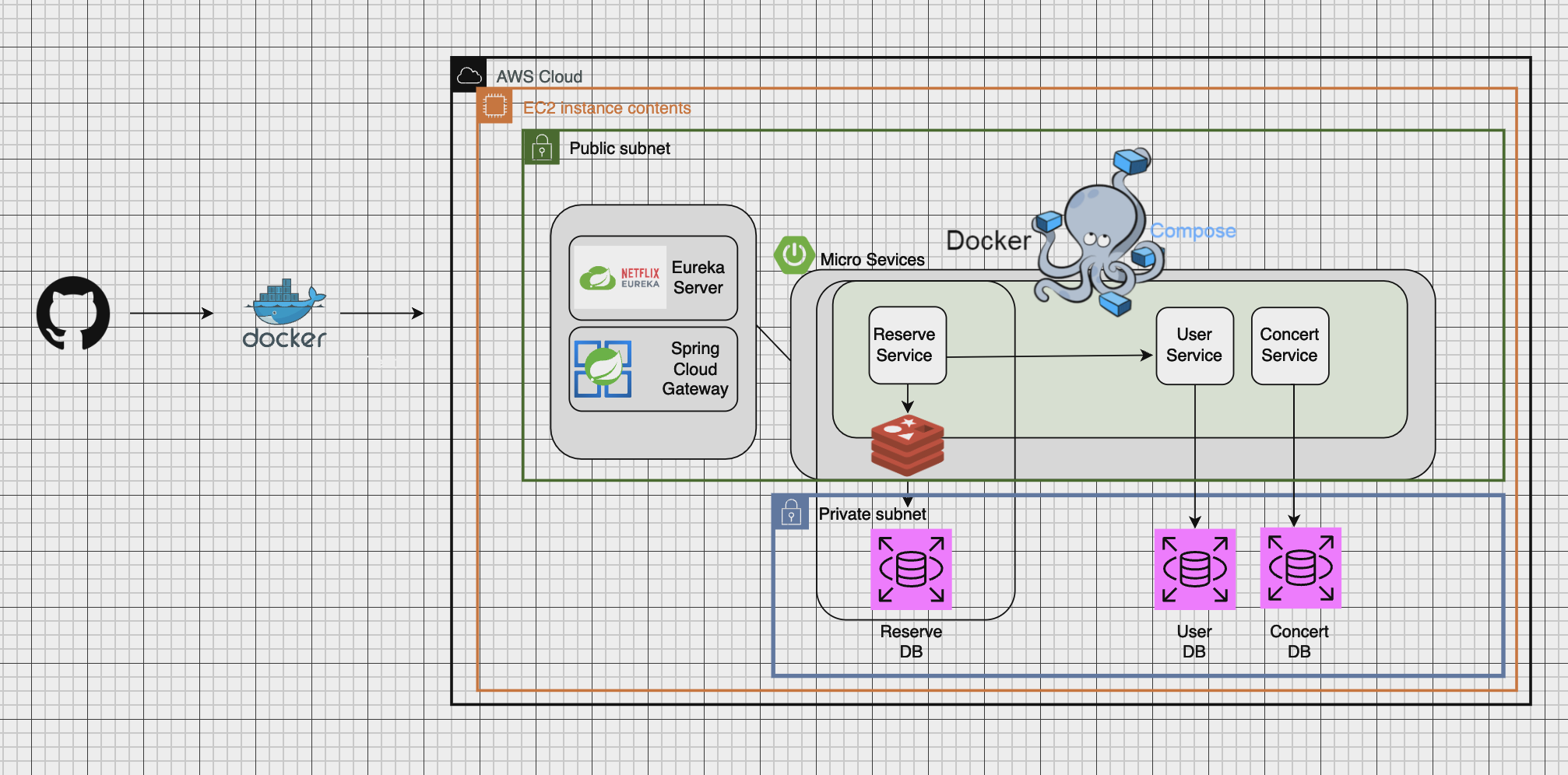

1️⃣ 프로젝트 아키텍처

외부 사용자 또는 클라이언트는 API Gateway를 통해 서비스에 액세스합니다.
각 서비스는 독립적으로 배포되며, EC2 인스턴스에서 실행됩니다.
서비스 별 데이터는 각 RDS 인스턴스에 저장되며, 프라이빗 서브넷에 배치됩니다.
API Gateway를 통해 서비스 간 통신이 이루어지며, Gateway는 각 서비스의 IP 및 포트에 대한 정보를 갖고 있습니다.
JWT 토큰을 사용하여 인증 및 권한을 부여하고, 서브넷 및 보안 그룹으로 네트워크 보안을 강화했습니다.
유레카 서버는 서비스의 등록 및 검색을 관리하며, 서비스 Discovery를 지원합니다.

Untitled

2️⃣ 프로젝트 설명

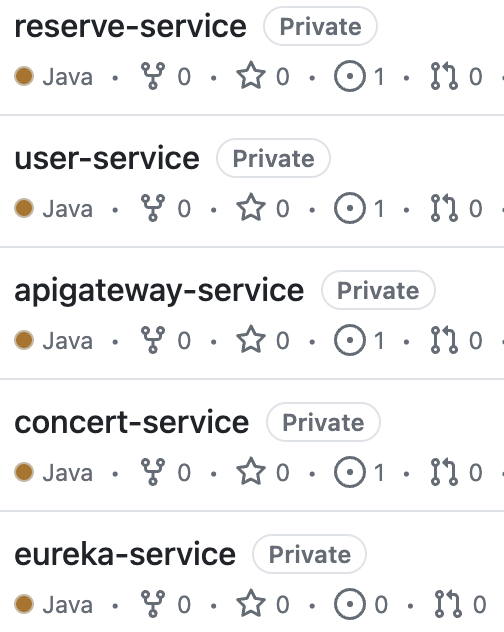

MSA 아키텍처를 사용 : 서비스를 마이크로 단위로 분리

스크린샷 2024-04-14 오후 12.16.53.png

User Service : 유저 관련 서비스 담당
Concert Service : 콘서트 관련 서비스 담당
Reserve Service : 선착순 예약 서비스 담당
Eureka Service : 디스커버리 관련 서비스 담당
Gateway Service : 라우팅 관련 서비스 담당

3️⃣ 주요 서비스 기능 설명

Reserve Service

핵심인 선착순 콘서트 예약 = Redis 로 구현

🔎 Redis를 사용하는 이유? 🔍

보통 콘서트 예약과 같은 실시간 처리가 중요한 서비스의 경우, 특정 시간에 트래픽이 몰려 서버가 다운되거나 원활하지 않은 이벤트 처리가 되는 경우가 많습니다.

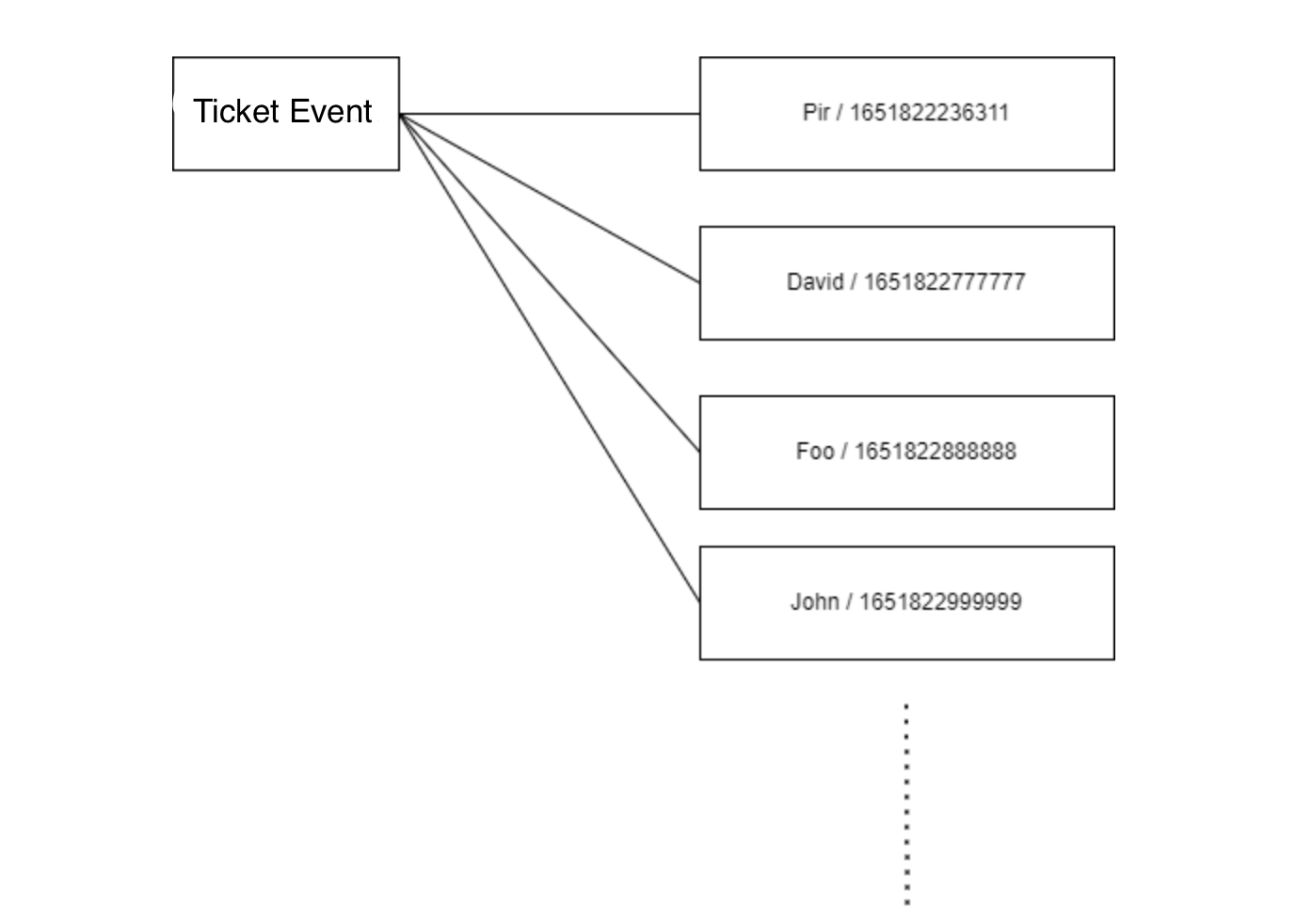

Redis에서 제공하는 자료구조 Sorted Set 활용
모든 요청이 DB로 가지 않아 부하를 덜 수 있고, 차례대로 일정 범위만큼 처리 할 수 있다는 장점

Untitled

스크린샷 2024-04-14 오후 12.01.35.png

코드 실행 흐름

가정 : 콘서트 티켓 30장 / 참여 유저 100명

100명의 유저가 콘서트 티켓 예약 요청 → 100명의 유저는 대기열에 쌓임
1초마다 동기화
→ 예약 성공, 실패 로직 수행
- 성공 시, 100명의 유저의 접속 순서대로 10명씩 티켓을 발급한다.
- 실패 시, 다음 대기열로 돌아가면서 남은 대기열 순번을 표출한다.
해당 과정을 반복하면서 콘서트 티켓 판매(30개 발급 완료)를 종료한다.

주요 코드

EventScheduler.java

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
@Slf4j
@Component
@RequiredArgsConstructor
public class EventScheduler {
    private final TicketService ticketService;

    **@Scheduled(fixedDelay = 1000) // 1초마다 도는 대기열 동기화 스케줄러 구성**
    private void concertEventScheduler(){
        **if(ticketService.validEnd())**{
            log.info("===== 선착순 티켓팅이 종료되었습니다. =====");
            return;
        }
        **ticketService.publish(Event.TICKET);
        ticketService.getOrder(Event.TICKET);**
    }
}

1초마다 도는 대기열 동기화 스케줄러 구성
(예약실패) 콘서트 티켓 30개가 모두 발급되면 선착순 콘서트 예매 종료
(예약성공) 예매가 종료되지 않은 경우, 티켓을 발급하고 남은 대기열에 순번 표출

TicketService.java

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
@Slf4j
@Service
@RequiredArgsConstructor
public class TicketService {
    private final RedisTemplate<String,Object> redisTemplate;
    private static final long FIRST_ELEMENT = 0;
    private static final long LAST_ELEMENT = -1;
    private static final long PUBLISH_SIZE = 10;
    private static final long LAST_INDEX = 1;
    private EventCount eventCount;

    public void setEventCount(Event event, int queue){
        this.eventCount = new EventCount(event, queue);
    }
    public void addQueue(Event event){
        final String people = Thread.currentThread().getName();
        final long now = System.currentTimeMillis();

        redisTemplate.opsForZSet().add(event.toString(), people, (int) now);
        log.info("대기열에 추가 - {} ({}초)", people, now);
    }

    public void getOrder(Event event){
        final long start = FIRST_ELEMENT;
        final long end = LAST_ELEMENT;

        Set<Object> queue = redisTemplate.opsForZSet().range(event.toString(), start, end);

        for (Object people : queue) {
            Long rank = redisTemplate.opsForZSet().rank(event.toString(), people);
            log.info("'{}'님의 현재 대기열은 {}명 남았습니다.", people, rank);
        }
    }

    public void publish(Event event){
        final long start = FIRST_ELEMENT;
        final long end = PUBLISH_SIZE - LAST_INDEX;

        Set<Object> queue = redisTemplate.opsForZSet().range(event.toString(), start, end);
        for (Object people : queue) {
            final Ticket ticket = new Ticket(event);
            log.info("'{}'님의 {} 티켓이 발급되었습니다 ({})",people, ticket.getEvent().getName(), ticket.getCode());
            redisTemplate.opsForZSet().remove(event.toString(), people);
            this.eventCount.decrease();
        }
    }
    public boolean validEnd(){
        return this.eventCount != null
                ? this.eventCount.end()
                : false;
    }

    public long getSize(Event event){
        return redisTemplate.opsForZSet().size(event.toString());
    }
}

addQueue() : 이벤트 요청한 유저들을 추가
- value : 유저의 고유 값
- score : 현재 시간(m/s)으로 대기열에 추가
getOrder() : 차례대로 들어온 유저들의 요청을 기반으로 대기열 순번 표출
publish() : 1초마다 콘서트 예매에 참여하는 사람수(10명)씩 콘서트 티켓을 발급 후 대기열에서 제거

TicketServiceTest.java

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
@SpringBootTest
class TicketServiceTest {
    @Autowired
    private TicketService ticketService;

    @Test
    void 선착순_100명에게_티켓_30개_제공() throws InterruptedException {
        final Event ticketEvent = Event.TICKET;
        final int people = 100;
        final int limitCount = 30;
        final CountDownLatch countDownLatch = new CountDownLatch(people);

        ticketService.setEventCount(ticketEvent, limitCount);

        List<Thread> workers = Stream
                .generate(() -> new Thread(new AddQueueWorker(countDownLatch, ticketEvent)))
                .limit(people)
                .toList();
        workers.forEach(Thread::start);
        countDownLatch.await();
        **Thread.sleep(5000); //발급 스케줄러 작업 시간**

        final long failEventPeople = ticketService.getSize(ticketEvent);
        assertEquals(people - limitCount, failEventPeople); // output : 70 = 100 - 30
    }

    private class **AddQueueWorker** implements Runnable{
        private final CountDownLatch countDownLatch;
        private final Event event;

        public AddQueueWorker(CountDownLatch countDownLatch, Event event) {
            this.countDownLatch = countDownLatch;
            this.event = event;
        }

        @Override
        public void run() {
            ticketService.addQueue(event);
            countDownLatch.countDown();
        }
    }
}

대기열에 사람들을 추가하는 AddQueueWorker 생성
1초마다 도는 티켓 발급, 남은 대기열 동기화 스케줄러의 작업을 위해 Thread.sleep(5000) 설정

♦️ 결과 ♦️ 100명의 사용자 요청, 30개의 콘서트 티켓 발급을 제외하면 70명이 콘서트 티켓을 받지 못한 것을 확인할 수 있다.

🎥 Reserve Service 시연영상

🔎

Concert Service

콘서트 생성 및 조회
RDS, EC2 를 사용하였다.
EC2 서버에서 콘서트 생성 및 조회하면 EC2 내부의 concert RDS로 접근하여 C, R 구현

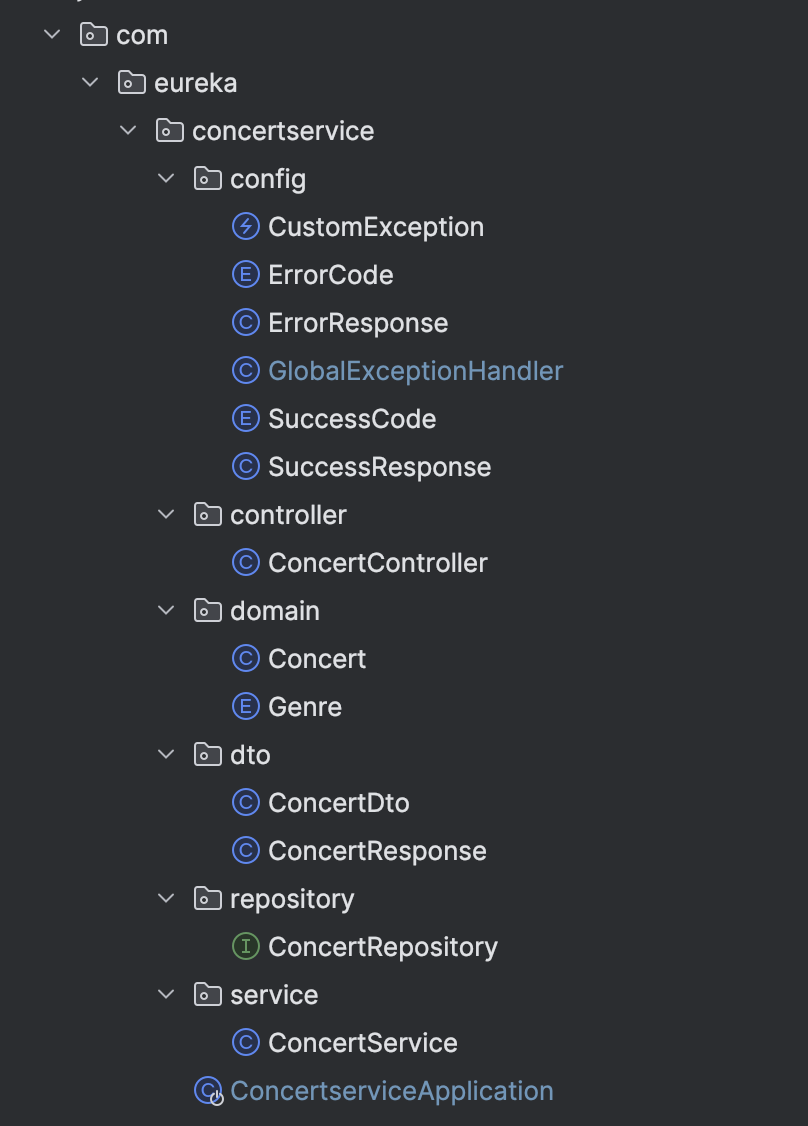

프로젝트 구조

주요 코드

ConcertRepository.java

1
2
3
4
@Repository
public interface ConcertRepository extends JpaRepository<Concert, Long> {
    Optional<Concert> findByTitle(String title);
}

제목으로 콘서트를 조회하는 Jpa 코드입니다.

ConcertService.java

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
@Service
public class ConcertService {

    private final ConcertRepository concertRepository;

    public ConcertService(ConcertRepository concertRepository) {
        this.concertRepository = concertRepository;
    }

    // R) 제목으로 콘서트 가져오기
    public ConcertResponse getConcertByTitle(String title) {
        Optional<Concert> concert = concertRepository.findByTitle(title);
        ConcertResponse concertResponse = null;
        if (concert.isPresent()) {
            concertResponse = ConcertResponse.of(concert.get());
        }
        return concertResponse;
    }

    // C) 콘서트 생성
    public Concert createConcert(ConcertDto concertDto) throws Exception {
        try {
            Concert concert = Concert.builder()
                    .title(concertDto.getTitle())
                    .genre(concertDto.getGenre())
                    .startDate(concertDto.getStartDate())
                    .endDate(concertDto.getEndDate())
                    .price(concertDto.getPrice())
                    .description(concertDto.getDescription())
                    .runningTime(concertDto.getRunningTime())
                    .build();
            return concertRepository.save(concert);
        } catch(Exception e) {
            System.out.println(e.getMessage());
            throw new Exception("잘못된 요청입니다.");
        }
    }

}

콘서트 생성, 조회( C, R ) 를 구현한 서비스 코드입니다

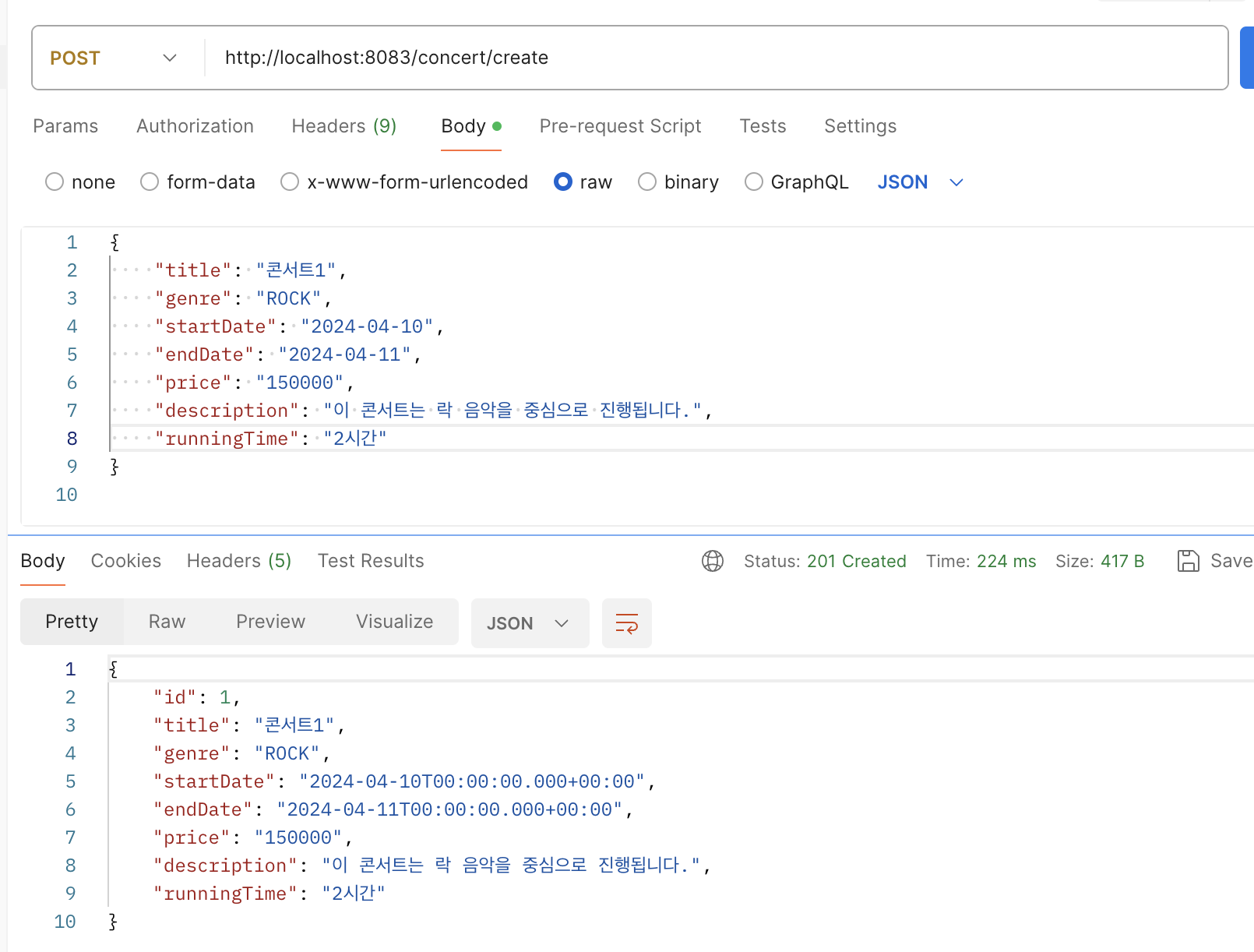

📍 콘서트 생성

콘서트 정보를 RequestBody로 기입 후 /concert/create POST 요청
DB(RDS)에 콘서트가 생성

스크린샷 2024-04-14 11.33.47.png

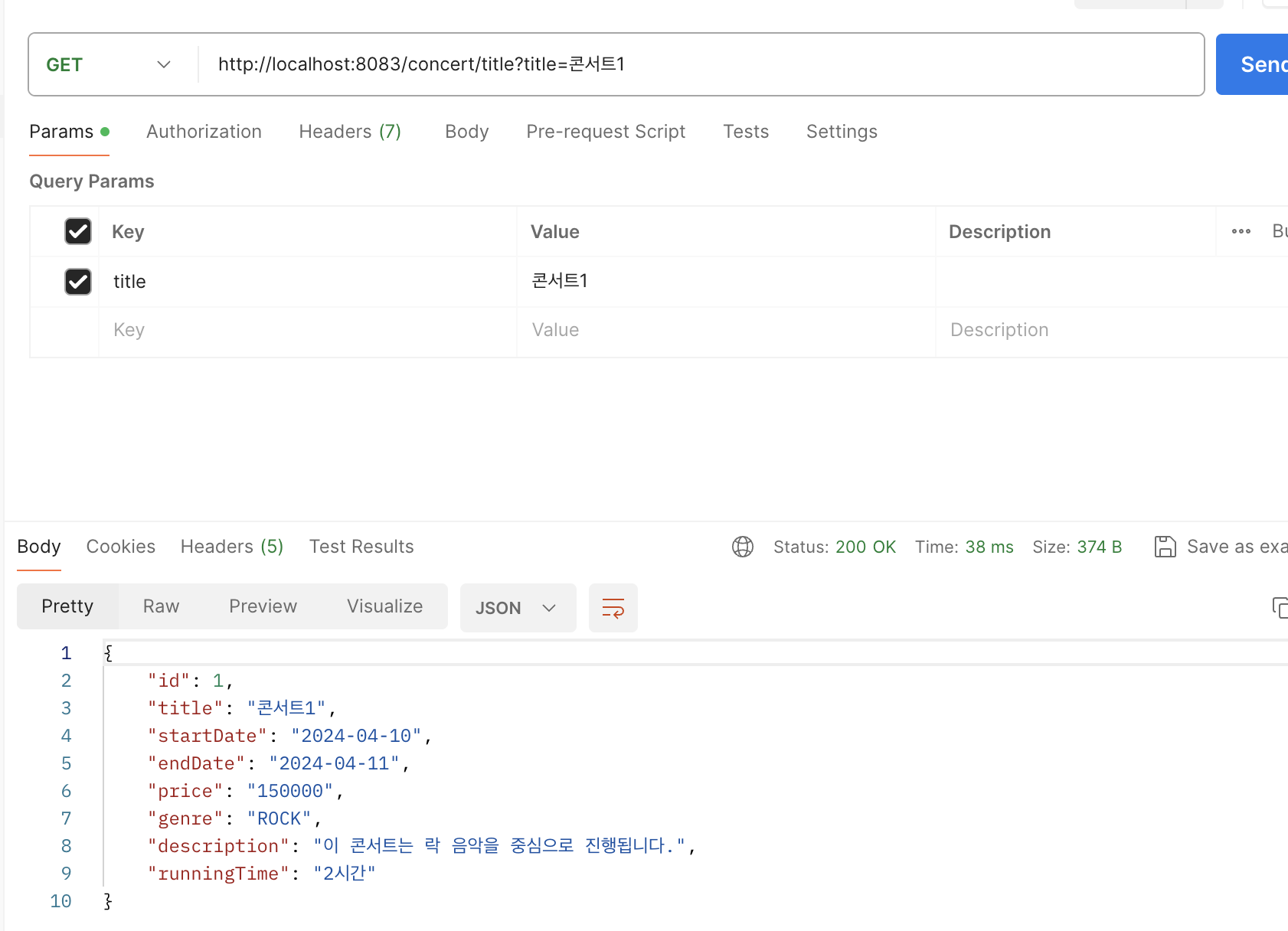

📍 콘서트 제목으로 조회

RequestParam에 조회하고자 하는 콘서트이름을 넣어 /concert/title GET 요청
해당하는 콘서트 정보가 반환

스크린샷 2024-04-14 11.34.45.png

User Service

회원 정보 서비스
로그인, 회원가입, 로그아웃 JWT 로 구현
EC2, RDS, Redis 사용

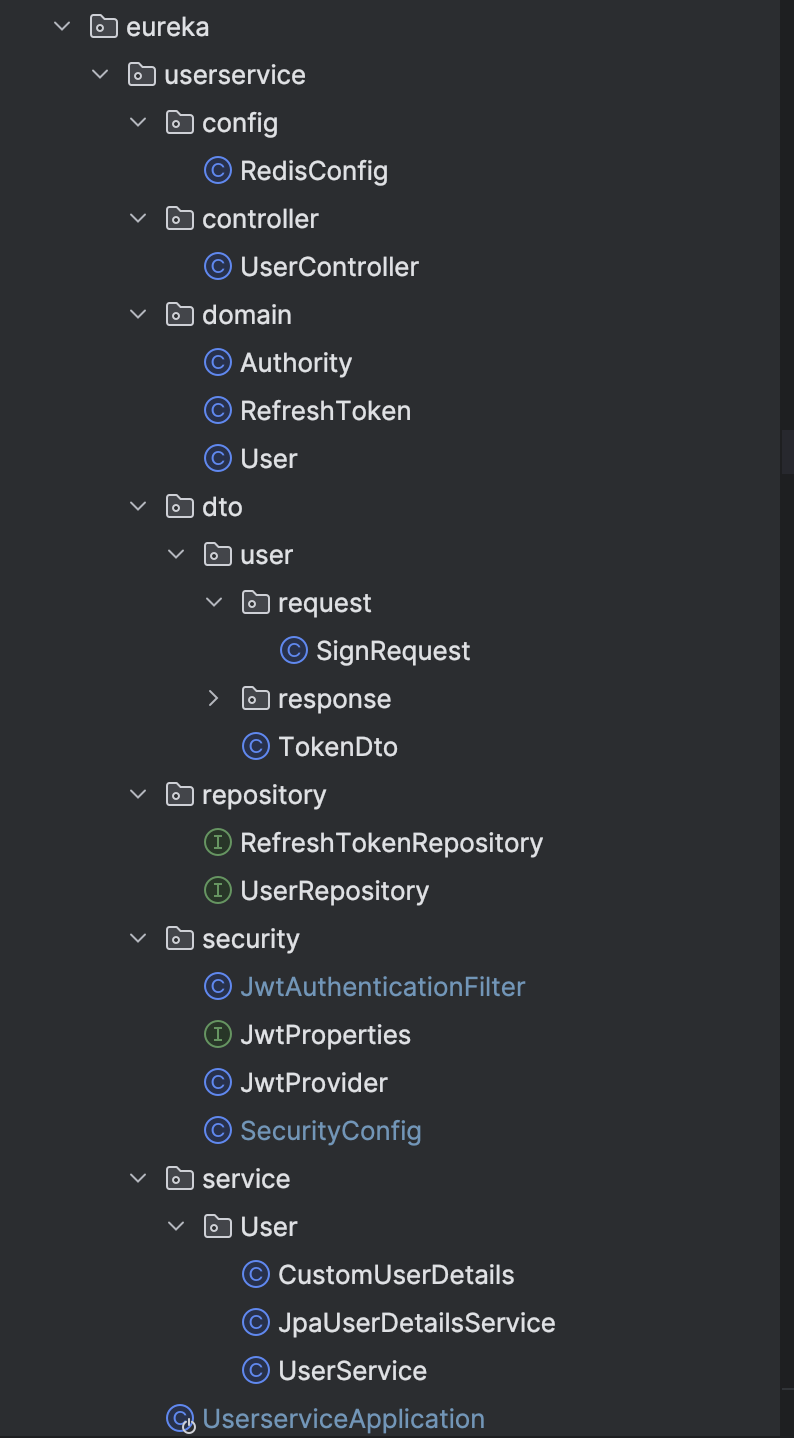

구조

주요 코드

UserService.java

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
@Service
@Transactional
@RequiredArgsConstructor
public class UserService {

    private final UserRepository memberRepository;
    private final PasswordEncoder passwordEncoder;
    private final JwtProvider jwtProvider;
    private final RedisTemplate redisTemplate;
    private final RefreshTokenRepository refreshTokenRepository;

		// 로그인
    public SignResponse login(SignRequest request) throws Exception {
        User member = memberRepository.findByAccount(request.getAccount()).orElseThrow(() ->
                new BadCredentialsException("잘못된 계정정보입니다."));

        if (!passwordEncoder.matches(request.getPassword(), member.getPassword())) {
            throw new BadCredentialsException("잘못된 계정정보입니다.");
        }

        return SignResponse.builder()
                .id(member.getId())
                .account(member.getAccount())
                .name(member.getName())
                .email(member.getEmail())
                .nickname(member.getNickname())
                .roles(member.getRoles())
                .token(jwtProvider.createToken(member.getAccount(), member.getRoles()))
                .build();

    }

    //로그아웃
    @Transactional
    public void logout(String refreshToken, String accessToken){

        Optional<Long> findUserId = jwtProvider.getUserIdToToken(accessToken);

        //액세스 토큰 남은 유효시간
        Long expiration = jwtProvider.getExpiration(accessToken);

        //리프레시 토큰 남은 유효시간
        Long refreshExpiration = jwtProvider.getExpiration(refreshToken);

        // 액세스 토큰 유효시간이 남았을 경우에만 로그아웃 수행
        if (expiration > 0) {
            // 액세스 토큰을 만료시킴
            // Redis Cache에 저장
            redisTemplate.opsForValue().set(accessToken, "logout", expiration, TimeUnit.MILLISECONDS);
        }

        // 리프레시 토큰이 유효할 경우에만 삭제
        if (refreshExpiration > 0) {
            // 리프레시 토큰 삭제
             refreshTokenRepository.deleteByUserId(findUserId.get());
        }
    }

// 회원가입
    public boolean register(SignRequest request) throws Exception {
        try {
            User member = User.builder()
                    .account(request.getAccount())
                    .password(passwordEncoder.encode(request.getPassword()))
                    .name(request.getName())
                    .nickname(request.getNickname())
                    .email(request.getEmail())
                    .build();

            member.setRoles(Collections.singletonList(Authority.builder().name("ROLE_USER").build()));

            memberRepository.save(member);
        } catch (Exception e) {
            System.out.println(e.getMessage());
            throw new Exception("잘못된 요청입니다.");
        }
        return true;
    }

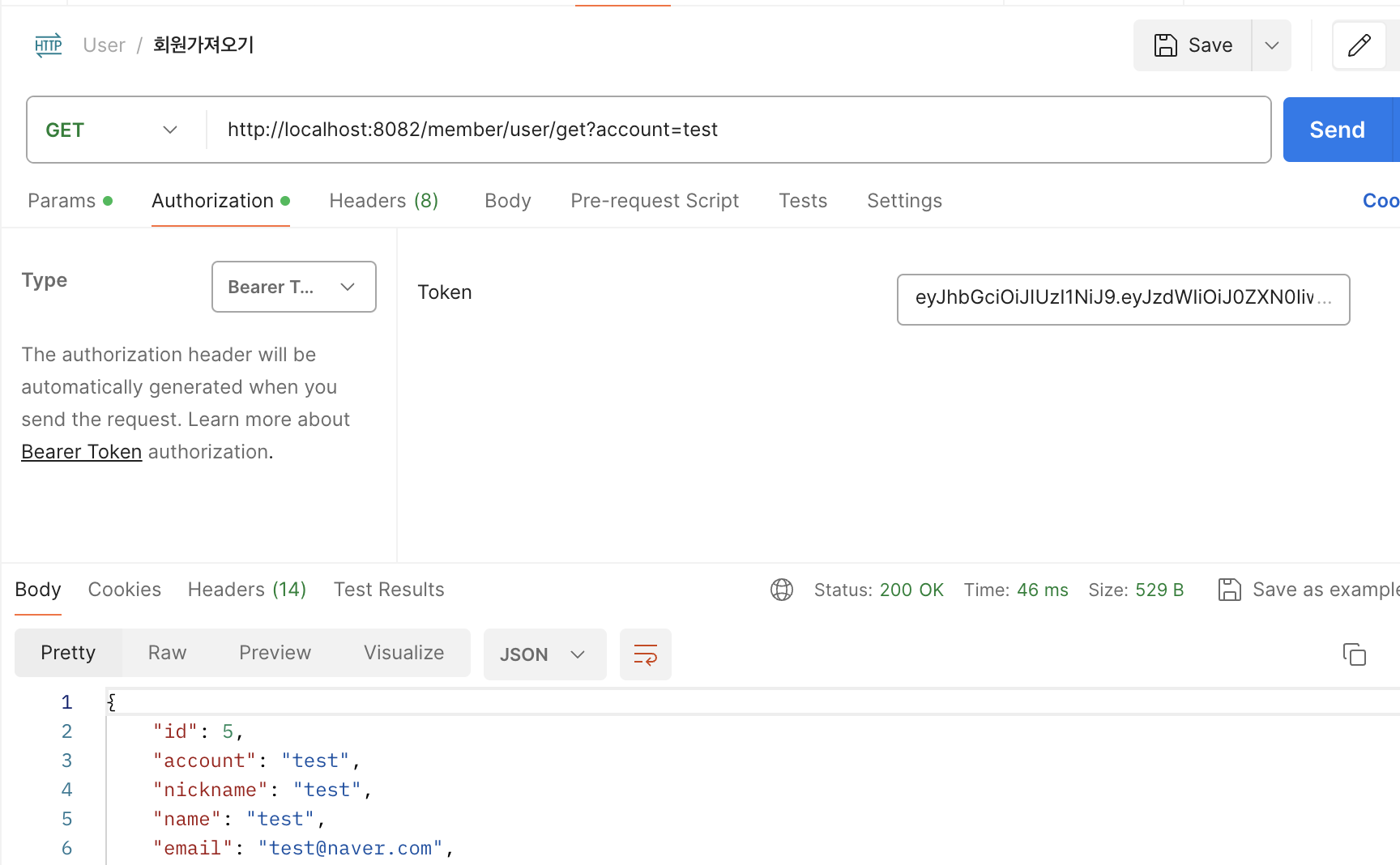

// 회원 조회
    public SignResponse getMember(String account) throws Exception {
        User member = memberRepository.findByAccount(account)
                .orElseThrow(() -> new Exception("계정을 찾을 수 없습니다."));
        return new SignResponse(member);
    }

}

회원가입, 로그인, 로그아웃, 회원 조회가 이루어지는 서비스 코드입니다.

SecurityConfig.java

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
@Slf4j
@Configuration
@RequiredArgsConstructor
@EnableWebSecurity
public class SecurityConfig {

    private final JwtProvider jwtProvider;
    @Bean
    public SecurityFilterChain filterChain(HttpSecurity http) throws Exception {
        http
                .csrf((csrf) -> csrf.disable())
                // CORS 설정
                .cors(c -> {
                    CorsConfigurationSource source = request -> {
                        // Cors 허용 패턴
                        CorsConfiguration config = new CorsConfiguration();
                        config.setAllowedOrigins(
                                List.of("*")
                        );
                        config.setAllowedMethods(
                                List.of("*")
                        );
                        return config;
                    };
                    c.configurationSource(source);
                })
                // 세션 관리 설정 제거 및 세션 생성 정책 설정
                .sessionManagement(session -> session
                        .sessionCreationPolicy(SessionCreationPolicy.STATELESS)
                )
                // 조건별로 요청 허용/제한 설정
                .authorizeRequests(authorize -> authorize
                        // 회원가입과 로그인은 모두 승인
                                .requestMatchers(PathRequest.toStaticResources().atCommonLocations()).permitAll()
                                .requestMatchers(new AntPathRequestMatcher("/member/register", "POST")).permitAll()
                                .requestMatchers(new AntPathRequestMatcher("/member/login", "POST")).permitAll()
                                .requestMatchers(new AntPathRequestMatcher("/member/logout", "PATCH")).permitAll()

                                // /admin으로 시작하는 요청은 ADMIN 권한이 있는 유저에게만 허용
                                .requestMatchers("/admin/**").hasRole("ADMIN")
                                // /user로 시작하는 요청은 USER 권한이 있는 유저에게만 허용
                                .requestMatchers("/user/**").hasRole("USER")
                                .anyRequest().authenticated()
                                // 나머지 요청은 모두 거부
//                                .anyRequest().denyAll()
                )
                // JWT 인증 필터 적용
                .addFilterBefore(new JwtAuthenticationFilter(jwtProvider), UsernamePasswordAuthenticationFilter.class)
                // 에러 핸들링
                .exceptionHandling(exception -> exception
                        .accessDeniedHandler((request, response, accessDeniedException) -> {
                            log.error("Access Denied: {}", accessDeniedException.getMessage());
                            // 권한 문제가 발생했을 때 이 부분을 호출한다.
                            response.setStatus(403);
                            response.setCharacterEncoding("utf-8");
                            response.setContentType("text/html; charset=UTF-8");
                            response.getWriter().write("권한이 없는 사용자입니다.");
                        })
                        .authenticationEntryPoint((request, response, authException) -> {
                            log.error("Authentication Error: {}", authException.getMessage());
                            // 인증문제가 발생했을 때 이 부분을 호출한다.
                            response.setStatus(401);
                            response.setCharacterEncoding("utf-8");
                            response.setContentType("text/html; charset=UTF-8");
                            response.getWriter().write("인증되지 않은 사용자입니다.");
                        })
                );
        return http.build();
    }

    @Bean
    public PasswordEncoder passwordEncoder() {
        return PasswordEncoderFactories.createDelegatingPasswordEncoder();
    }
}

JWT 관련 설정을 한 코드 입니다.

JwtAuthenticationFilter.java

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
public class JwtAuthenticationFilter extends OncePerRequestFilter {

    private static final String AUTHORIZATION_HEADER = "Authorization";
    private static final String BEARER_TYPE = "Bearer";

    private final JwtProvider jwtProvider;
    private ObjectMapper objectMapper;
    private UserService userService;
    private RedisTemplate<String, String> redisTemplate;
    private AuthenticationManager authenticationManager;

    public JwtAuthenticationFilter(JwtProvider jwtProvider) {
        this.jwtProvider = jwtProvider;
    }

    public JwtAuthenticationFilter(JwtProvider jwtProvider, ObjectMapper objectMapper,
                                   UserService userService, RedisTemplate<String, String> redisTemplate) {
        this.jwtProvider = jwtProvider;
        this.objectMapper = objectMapper;
        this.userService = userService;
        this.redisTemplate = redisTemplate;
    }

    public void setAuthenticationManager(AuthenticationManager authenticationManager) {
        this.authenticationManager = authenticationManager;
    }

    @Override
    protected void doFilterInternal(HttpServletRequest request, HttpServletResponse response, FilterChain filterChain)
            throws ServletException, IOException {

        String token = jwtProvider.resolveToken(request);

        if (token != null && jwtProvider.validateToken(token)) {
            // (추가) Redis 에 해당 accessToken logout 여부 확인
            String isLogout = (String)redisTemplate.opsForValue().get(token);
            if (ObjectUtils.isEmpty(isLogout)) {
                // 토큰이 유효할 경우 토큰에서 Authentication 객체를 가지고 와서 SecurityContext 에 저장
                Authentication authentication = jwtProvider.getAuthentication(token);
                SecurityContextHolder.getContext().setAuthentication(authentication);
            }
//            // check access token
//            token = token.split(" ")[1].trim();
//            Authentication auth = jwtProvider.getAuthentication(token);
//            SecurityContextHolder.getContext().setAuthentication(auth);
        }

        filterChain.doFilter(request, response);

    }

    // Request Header 에서 토큰 정보 추출
    private String resolveToken(HttpServletRequest request) {
        String bearerToken = request.getHeader(AUTHORIZATION_HEADER);
        if (StringUtils.hasText(bearerToken) && bearerToken.startsWith(BEARER_TYPE)) {
            return bearerToken.substring(7);
        }
        return null;
    }

}

Jwt가 유효성을 검증하는 Filter 코드입니다.

RedisConfig.java

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
@Configuration
public class RedisConfig {

    @Value("${redis.host}")
    private String redisHost;

    @Value("${redis.port}")
    private int redisPort;

    @Bean
    public RedisConnectionFactory redisConnectionFactory() {
        return new LettuceConnectionFactory(redisHost, redisPort);
    }

    @Bean
    public RedisTemplate<String, String> redisTemplate() {
        RedisTemplate<String, String> redisTemplate = new RedisTemplate<>();
        redisTemplate.setKeySerializer(new StringRedisSerializer());
        redisTemplate.setValueSerializer(new StringRedisSerializer());
        redisTemplate.setConnectionFactory(redisConnectionFactory());

        return redisTemplate;
    }
}

Redis 설정 정보를 포함하고 있는 코드입니다.

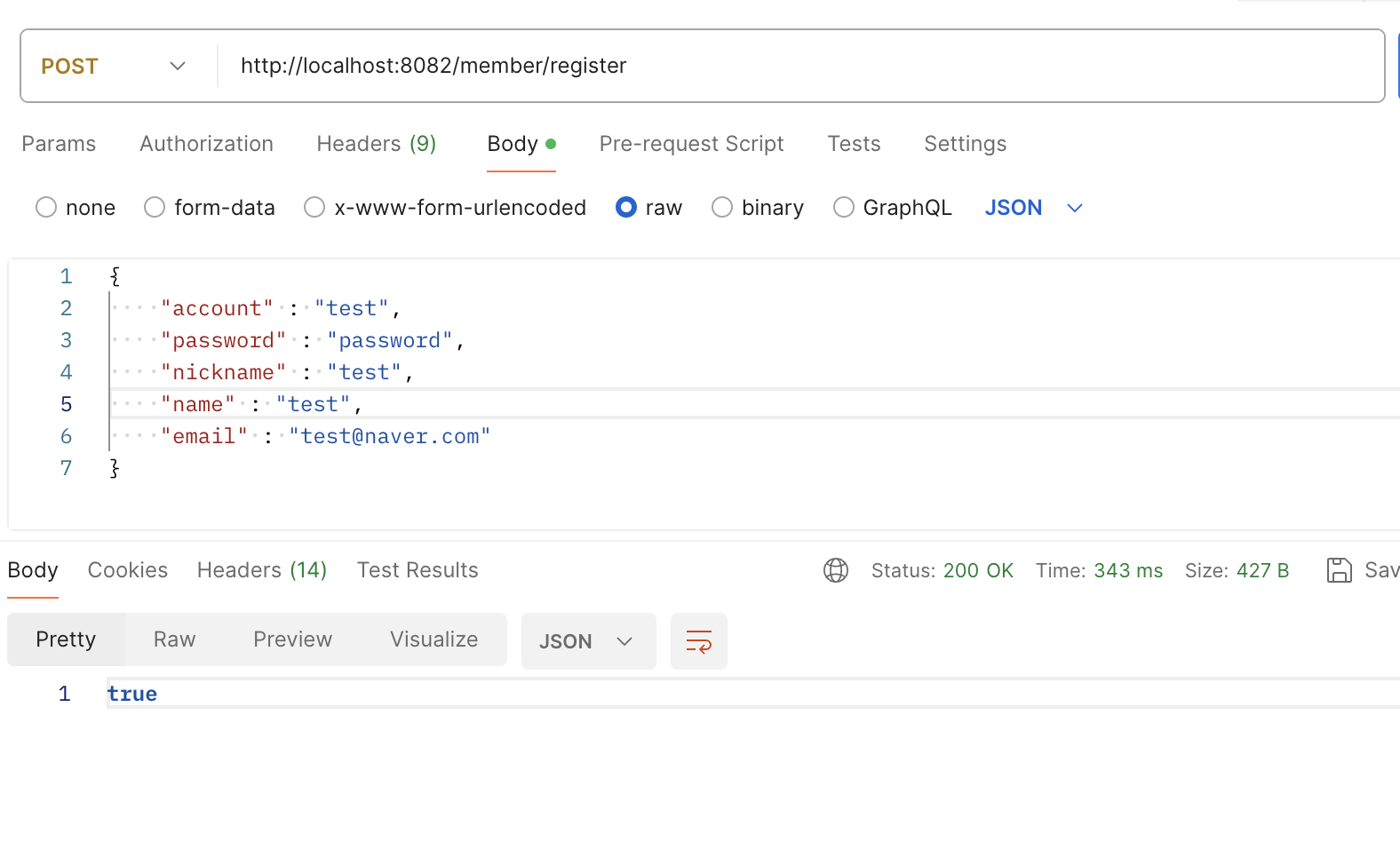

📍 회원가입

회원 정보를 RequestBody로 /member/register POST
200OK 로 “true” 반환

스크린샷 2024-04-14 11.40.11.png

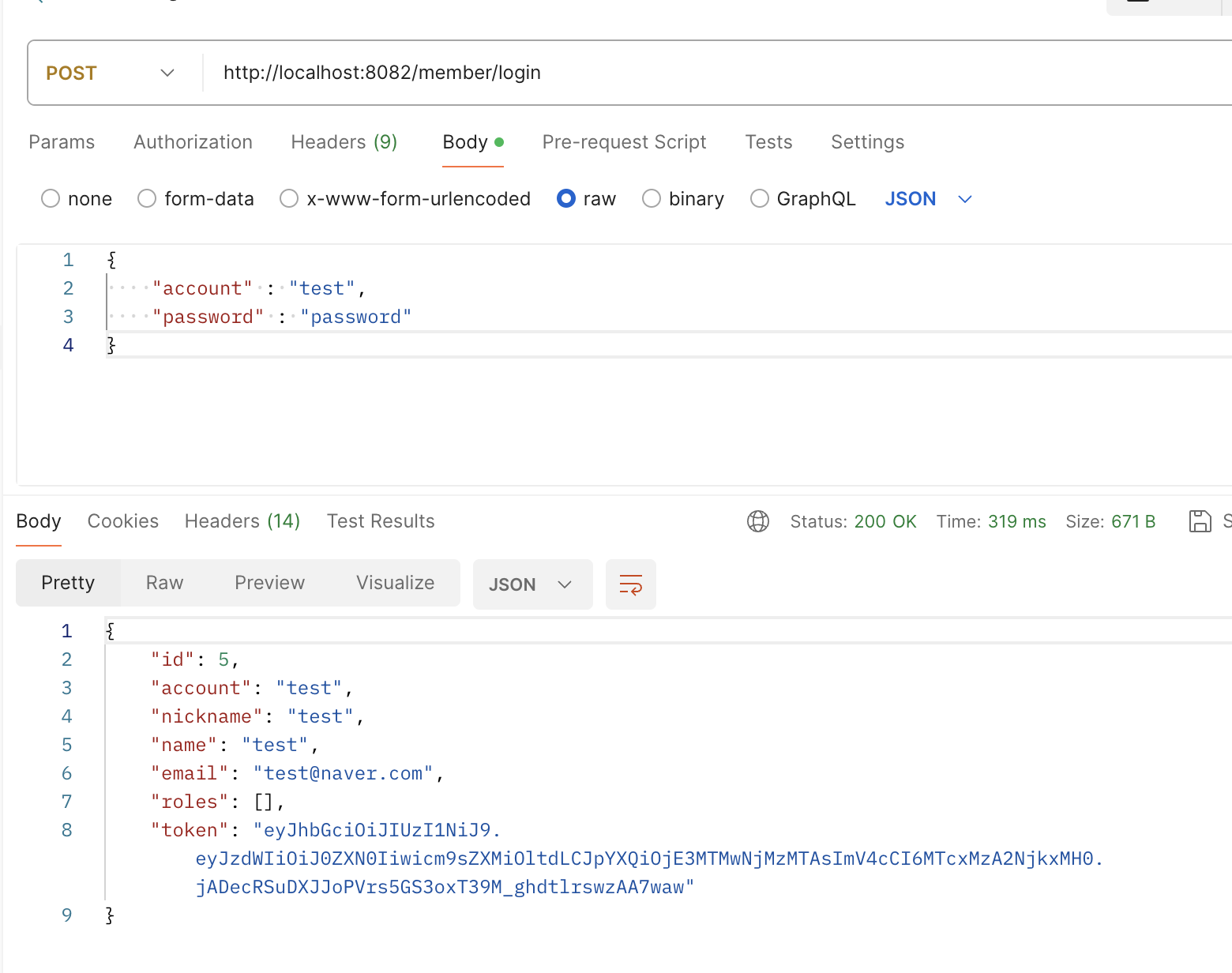

📍 로그인

RequestBody로 ID/PW 를 /member/login POST 요청
토큰이 발생함과 동시에 DB(RDS)에 회원이 등록

스크린샷 2024-04-14 11.55.14.png

→ 여기서 반환된 토큰을 복사

📍 회원 확인 (조회)

Param으로 ID를 포함해서 토큰과 함께 /member/user/get GET 요청
1. 로그인할 때 복사한 토큰을 Authorization에 Token 부분에 기입
200OK 로 회원 정보가 반환

성공

🔻 토큰을 기입하지 않으면 401 에러 발생

실패

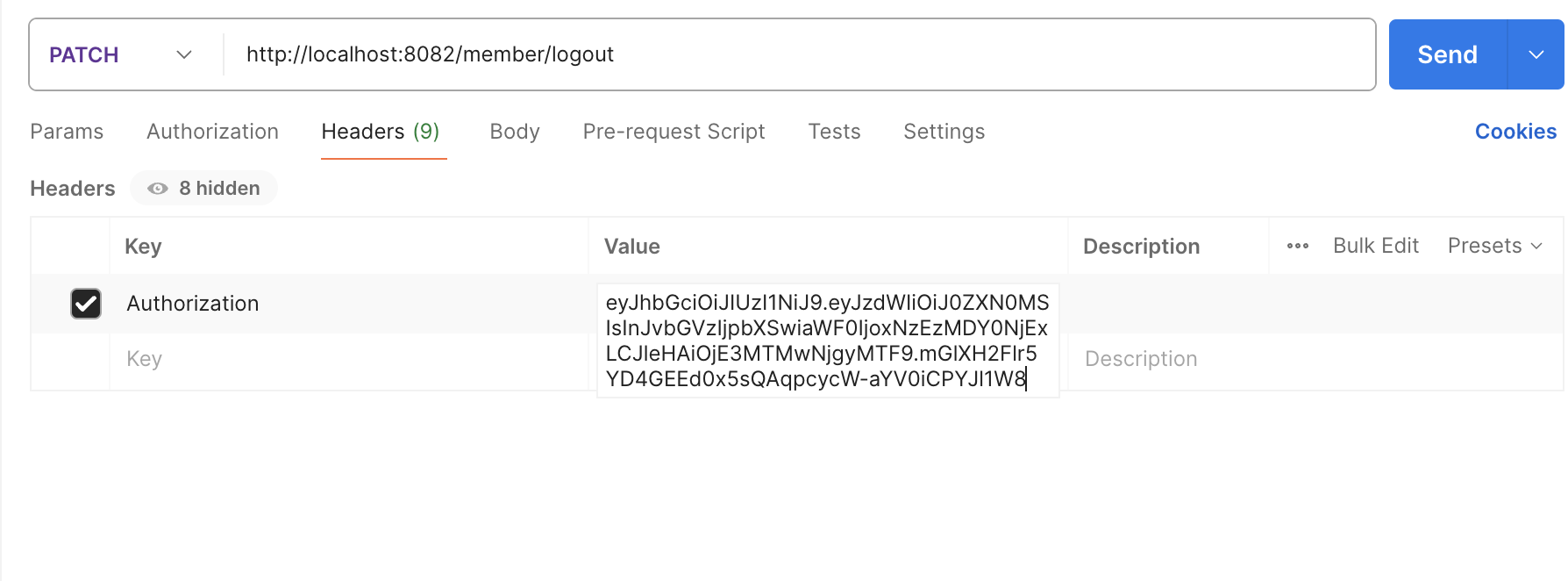

📍 로그아웃

토큰을 Header에 기입하고 /member/logout으로 PATCH 요청

스크린샷 2024-04-14 12.19.54.png

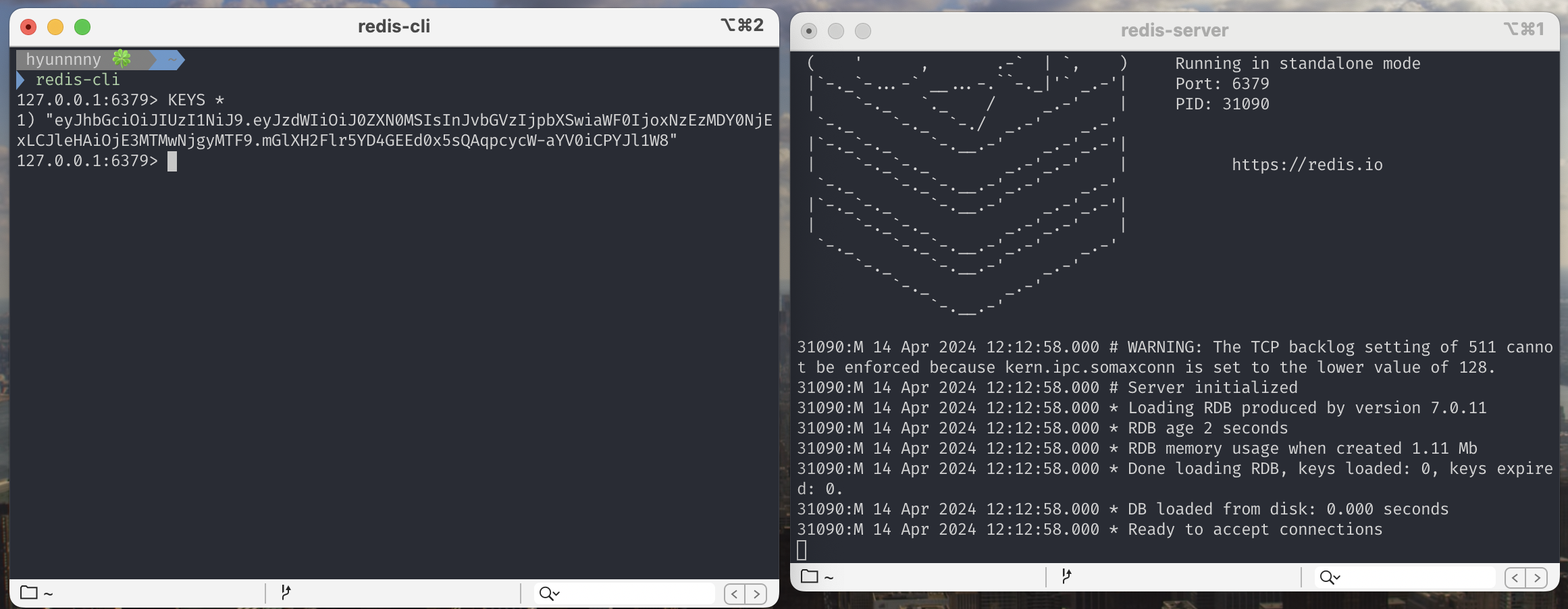

Redis 접속해서 확인 (로컬이라서 127.0.0.1:6379 포트 이용)

스크린샷 2024-04-14 12.22.55.png

→ KEYS * 명령어를 입력하면, request 시 보낸 access token이 Redis에 잘 저장된 것을 확인

KEYS 명령어는 key-value 중 key만 보여준다.

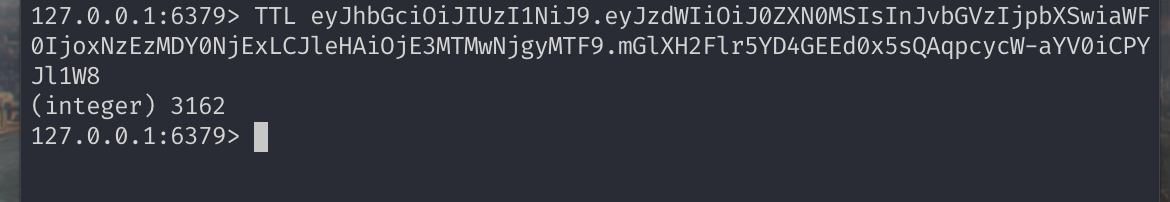

Key 만료시간 확인

스크린샷 2024-04-14 12.24.13.png

TTL 명령어로 만료시간을 확인 (유효 시간 : 3600sec)
3162이라고 나오는 건 만료될 때까지 3162sec 남았다는 뜻

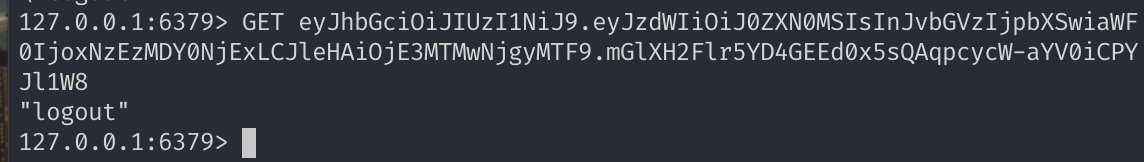

value 확인

스크린샷 2024-04-14 12.26.23.png

→ 토큰에 대한 value 로 “logout” 이 설정되었음

그 후로 ElasticCache를 연동하여 로그아웃 구현을 마무리 했어야 했으나, 저희 팀 AWS 비용 이슈로 전체적인 서비스들을 종료시켜놔서 이 부분 구현은 중단 되었습니다..

1️⃣ 프로젝트 아키텍처#

2️⃣ 프로젝트 설명#

3️⃣ 주요 서비스 기능 설명#

Reserve Service#

Concert Service#

User Service#

4️⃣ Github#

1️⃣ 프로젝트 아키텍처

2️⃣ 프로젝트 설명

3️⃣ 주요 서비스 기능 설명

Reserve Service

Concert Service

User Service

4️⃣ Github
